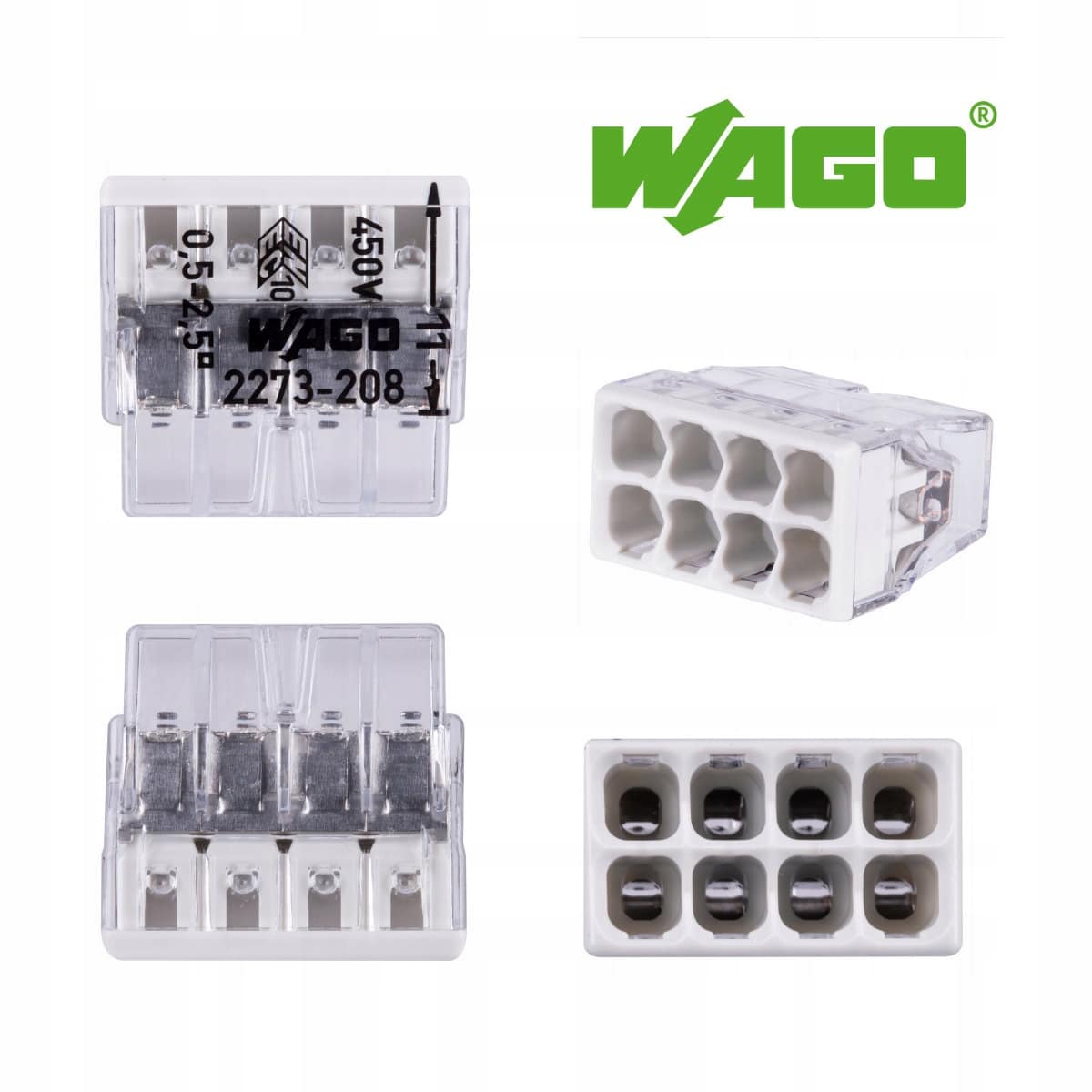

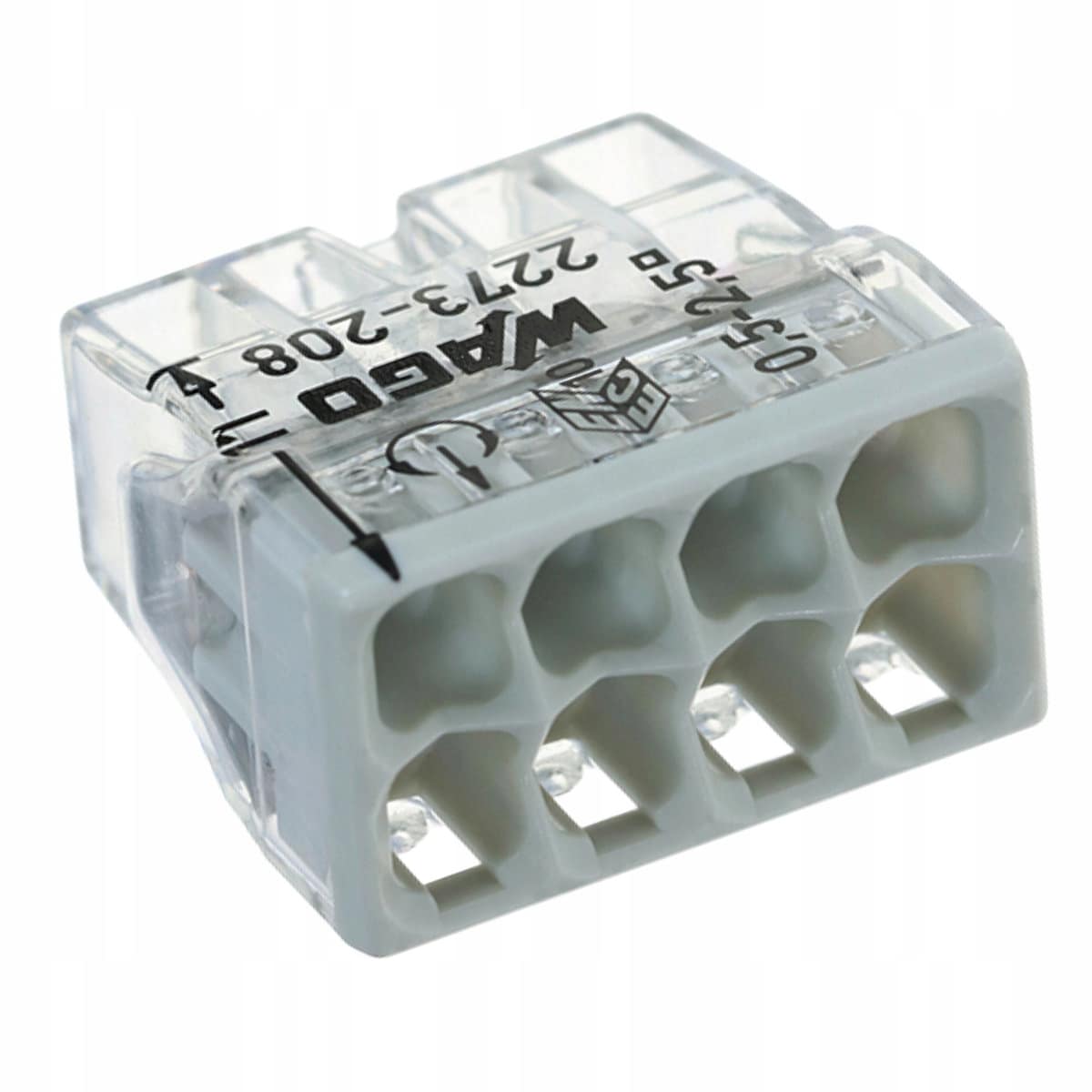

Złączka instalacyjna WAGO,

Oferta dotyczy 1sztuki. kod. 2273-208

Szybkozłączki Wago to innowacyjne rozwiązania, które umożliwiają szybkie, niezawodne i bezpieczne połączenie przewodów elektrycznych bez konieczności stosowania tradycyjnych metod, takich jak skręcanie czy lutowanie.

Korzyści:

• Komfortowe podłączanie przewodów dzięki kompaktowej budowie

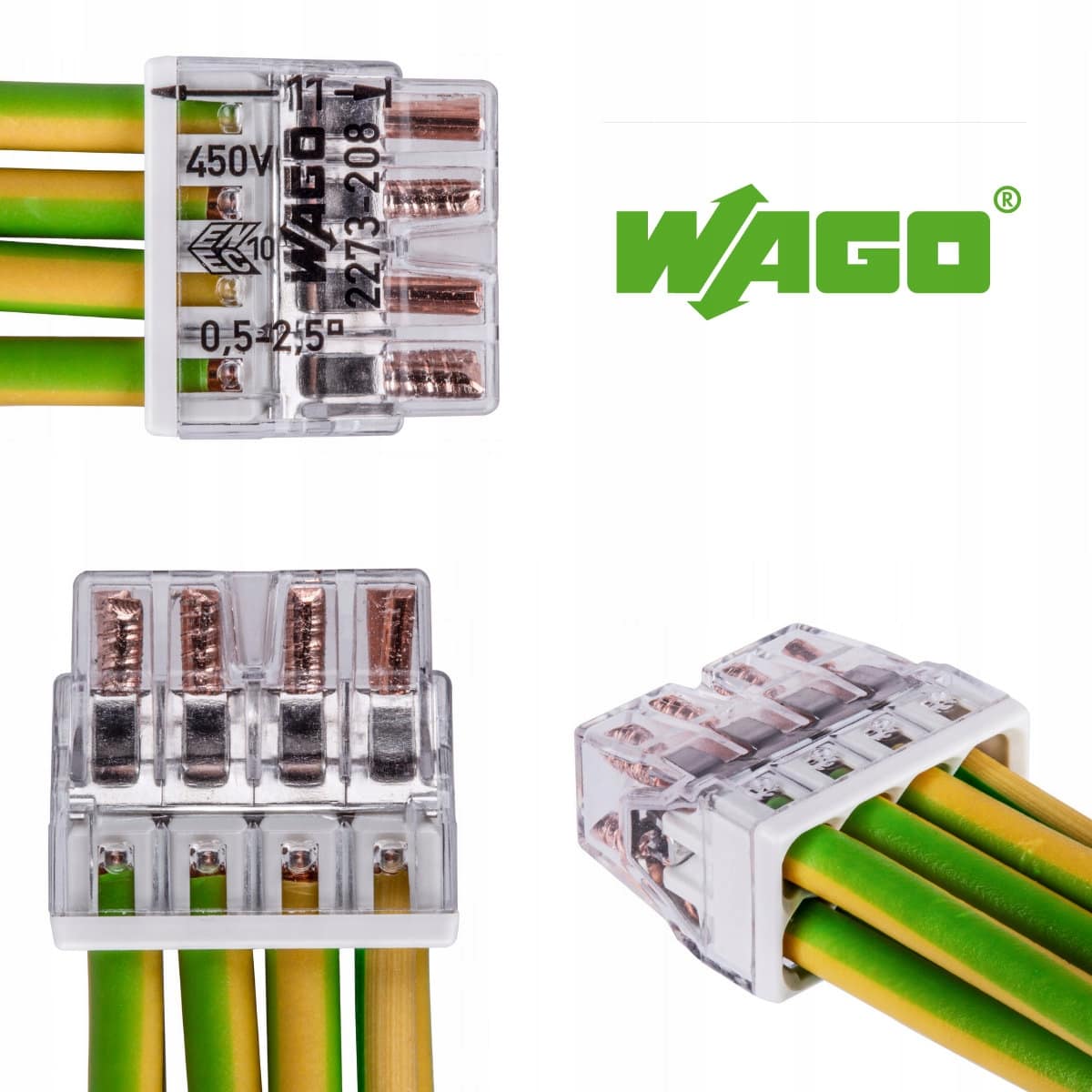

• Montaż wtykowy maks. 8 przewodów jednodrutowych
• Zakres przekroju przewodów: 0,5 – 2,5 mm²
• Możliwość dowolnego łączenia przewodów o różnych przekrojach
• Montaż jednodrutowych przewodów miedzianych za pomocą zacisku PUSH WIRE®
• liczba torów: 8
• typ przewodu: drut
• maksymalne natężenie prądu: 24 A
• napięcie znamionowe: 450V
• długość odizolowania przewodu: 11 mm / 0.43 in
• kierunek oprzewodowania: oprzewodowanie z boku
• technika podłączania przewodu: PUSH WIRE®
• sposób otwierania zacisku: Push-in
• materiał podłączanego przewodu: miedź, aluminium

Informacje dotyczące bezpieczeństwa

Instalacje mogą wykonywać tylko i wyłącznie osoby z przedmiotową znajomością i wiedzą z zakresu elektrotechniki oraz posiadające odpowiednie uprawnienia.

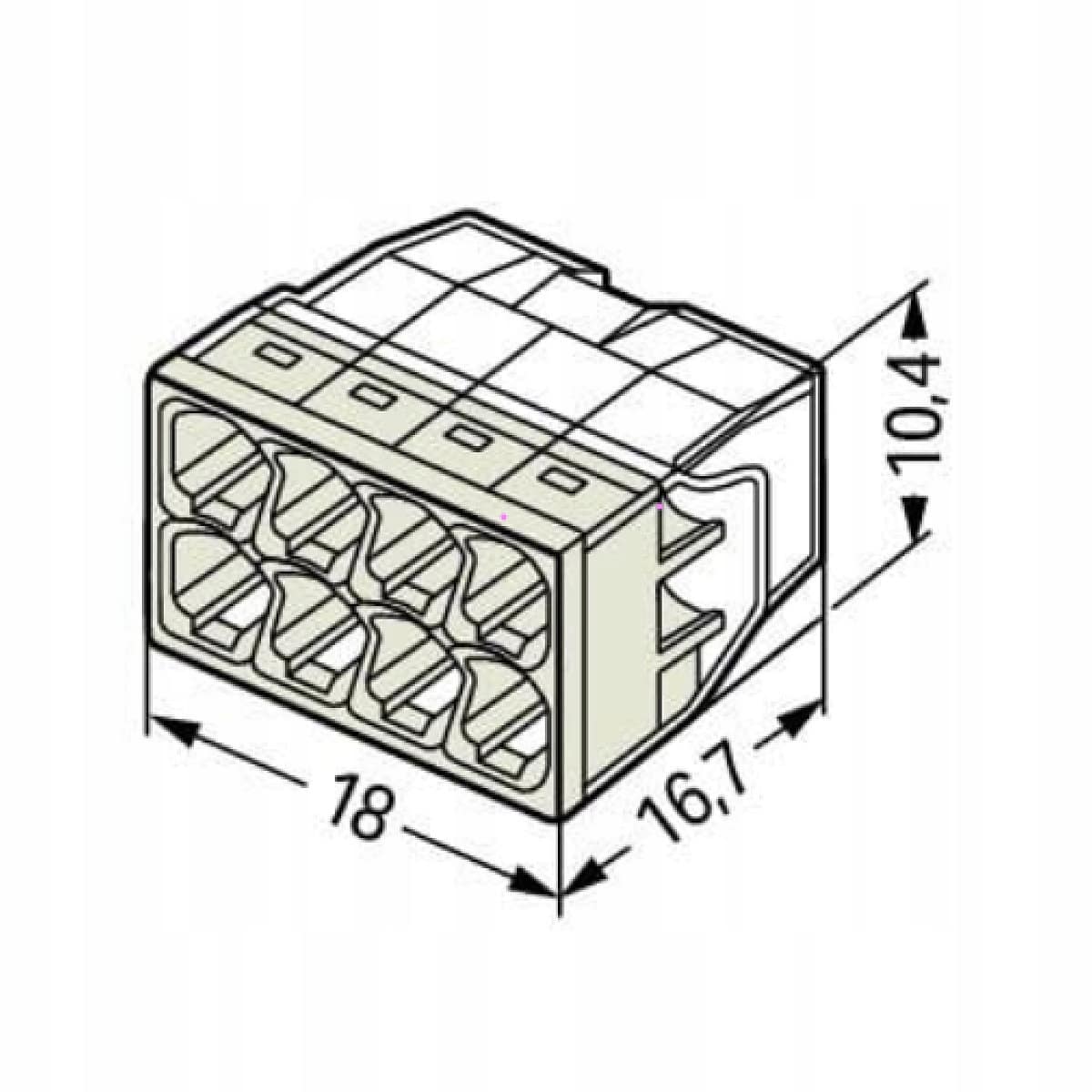

• wymiary: szer. 18 mm / 0.709 in; wys. 10,4 mm / 0.409 in; gł.16,7 mm / 0.657 in
• materiał sprężyny zaciskowej: chromoniklowa stal sprężynowa (CrNi)
• materiał styku: miedź elektrolityczna (ECu)
• powierzchnia styku: cynowana
• obciążenie ogniowe: 0,046MJ
• temperatura otoczenia (praca): +60°C
• długotrwała temperatura pracy: 105°C
• oznaczenie T wg EN 60998: T60

Podłączanie przewodów aluminiowych

Złączki WAGO z zaciskiem sprężynowym umożliwiają również podłączanie jednodrutowych przewodów aluminiowych o przekrojach do 4 mm², przy zastosowaniu pasty stykowej Alu-Plus 249-130.

Zalety pasty stykowej Alu-Plus:

• likwiduje warstwę tlenków w momencie zakleszczenia przewodu
• zapobiega ponownemu utlenieniu miejsca styku
• zapobiega korozji elektrolitycznej między przewodami aluminiowymi i miedzianymi (w obrębie jednej złączki),
• zapewnia długotrwałą ochronę antykorozyjną
• W przypadku połączeń sprężynowych z zastosowaniem zacisku PUSH WIRE® zaleca się uprzednie oczyszczenie przewodu aluminiowego, a bezpośrednio potem podłączenie do zacisku wypełnionego pastą stykową „Alu-Plus“. Pastę stykową Alu-Plus WAGO można także przed podłączeniem dodatkowo nałożyć na całą powierzchnię przewodu aluminiowego. Należy ponadto pamiętać o dostosowaniu prądów znamionowych do mniejszej obciążalności prądowej przewodów aluminiowych wg następującej zależności:
• 2,5 mm² = 16 A
• 4 mm² = 22 A

Uwaga: należy przestrzegać zasad dotyczących obsługi i bezpieczeństwa!

• Wyłącznie do użytku wykwalifikowanego elektromontera!
• Nie pracować przy urządzeniach znajdujących się pod napięciem!
• Stosować tylko zgodnie z przeznaczeniem!
• Przestrzegać krajowych przepisów/norm/dyrektyw!
• Uwzględniać dane techniczne wyrobu!
• Przestrzegać dopuszczalnej liczby potencjałów na zacisku!
• Nie stosować uszkodzonych/zabrudzonych komponentów!
• Przestrzegać zalecanych typów przewodów, przekrojów i długości odizolowywania!
• Wprowadzać przewód do zacisku aż do oporu!
• Stosować wyłącznie oryginalne akcesoria!
