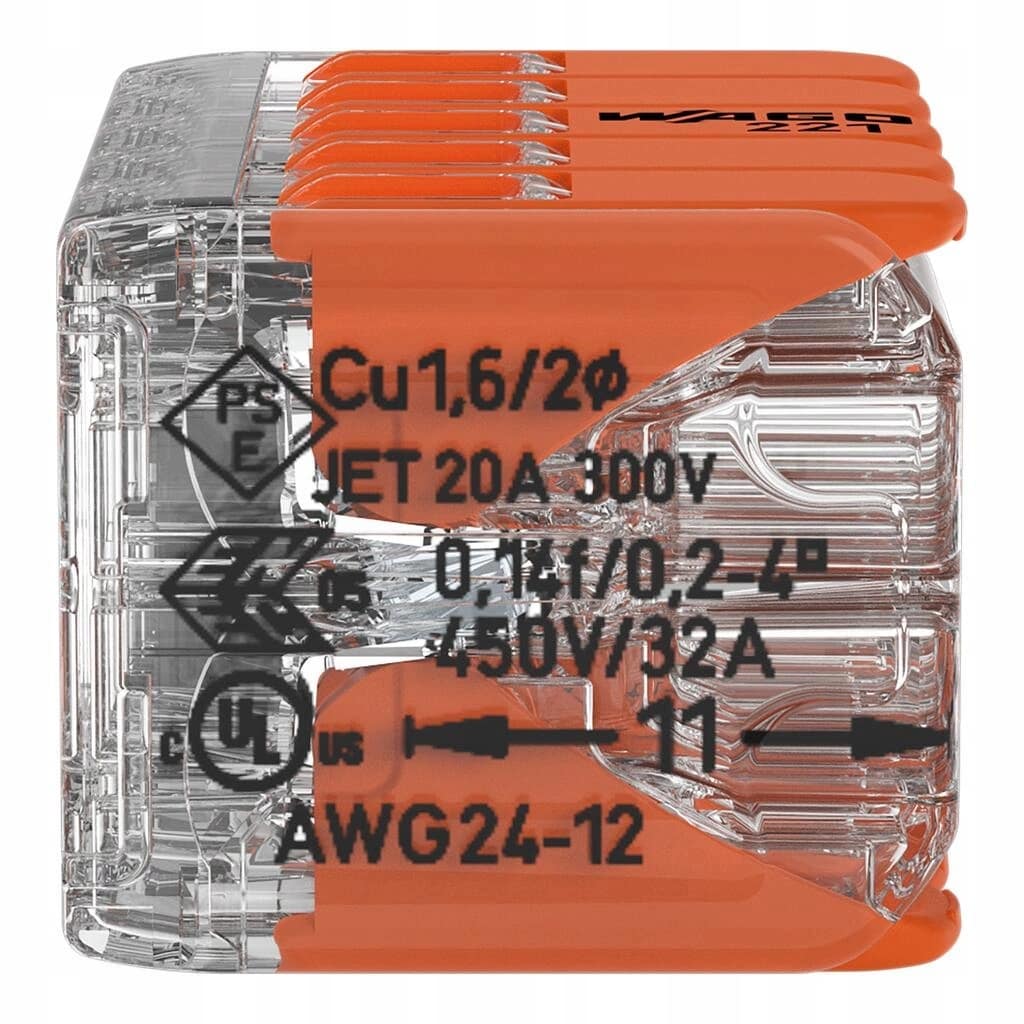

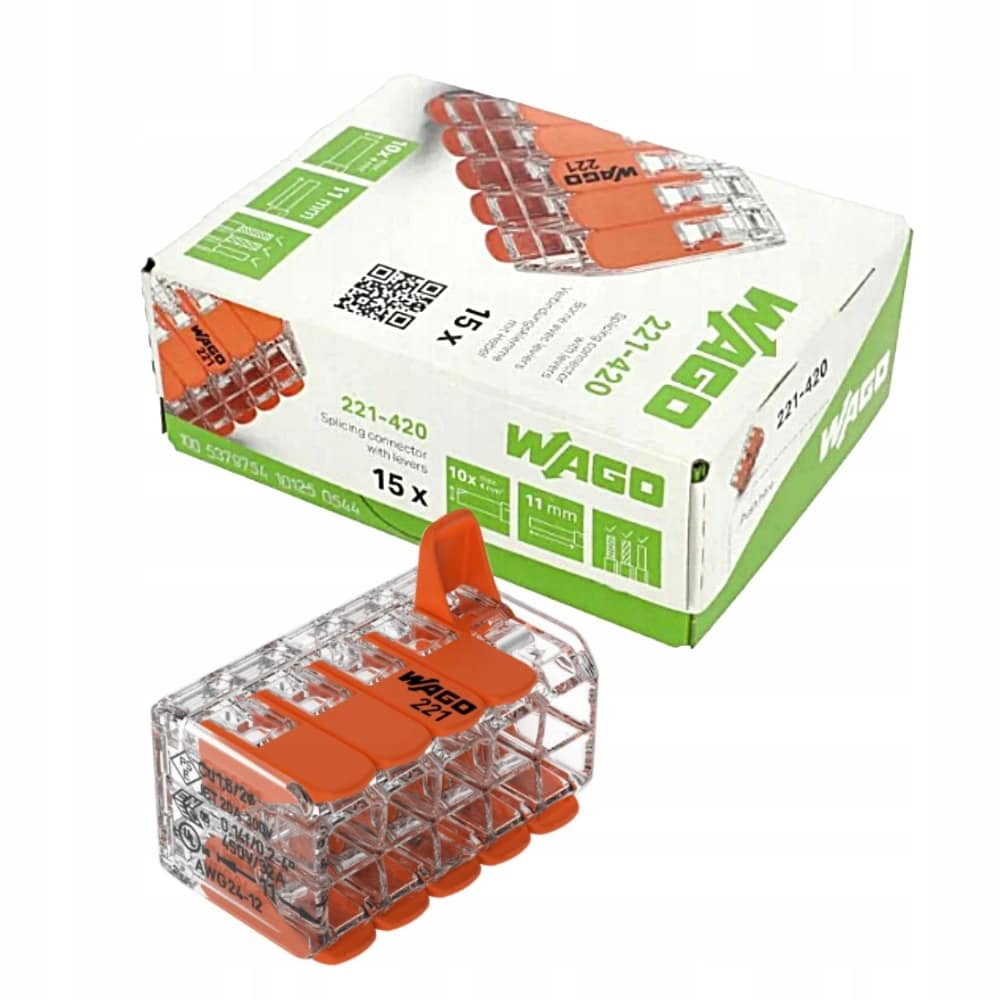

Złączka instalacyjna wago 221-420 z dźwignią, do wszystkich rodzajów przewodów

• kod: 221-420
• liczba torów: 10
• drut: 0,2-4mm²
• linka: 0,14-4mm²
• kolor: przezroczysty
• kolor elementu otwierającego zacisk: pomarańczowy

technika podłączania przewodu: CAGE CLAMP®

• sposób otwierania zacisku: dźwignia
• materiał podłączanego przewodu: miedź
• przekrój znamionowy: 4 mm² / 12 AWG
• przewód jednodrutowy: 0,2 … 4 mm² / 24 … 12 AWG
• przewód wielodrutowy: 0,2 … 4 mm² / 24 … 12 AWG
• przewód linkowy: 0,14 … 4 mm² / 24 … 12 AWG
• długość odizolowania przewodu: 11 mm / 0.43 in
• kierunek oprzewodowania: oprzewodowanie z boku

Parametry zacisków

• zaciski: 10
• łączna liczba potencjałów: 1

Parametry znamionowe wg IEC/EN

• parametry znamionowe wg: EN 60664
• napięcie znamionowe (II/2): 450V
• znamionowe napięcie udarowe (II/2): 4kV
• prąd znamionowy: 32A
• legenda parametrów znamionowych: (II/2) ≙ kategoria przepięć II/stopień zanieczyszczenia 2

wymiary

• szerokość: 29,8 mm / 1.173 in
• wysokość: 15,8 mm / 0.62 in
• głębokość: 18,3 mm / 0.72 in

Wskazówka dotycząca bezpieczeństwa: w instalacjach uziemionych

• status zgodności z dyrektywą RoHS: Compliant,No Exemption

Uwaga: należy przestrzegać zasad dotyczących obsługi i bezpieczeństwa!

• Wyłącznie do użytku wykwalifikowanego elektromontera!
• Nie pracować przy urządzeniach znajdujących się pod napięciem!
• Stosować tylko zgodnie z przeznaczeniem!
• Przestrzegać krajowych przepisów/norm/dyrektyw!
• Uwzględniać dane techniczne wyrobu!
• Przestrzegać dopuszczalnej liczby potencjałów na zacisku!
• Nie stosować uszkodzonych/zabrudzonych komponentów!
• Przestrzegać zalecanych typów przewodów, przekrojów i długości odizolowywania!

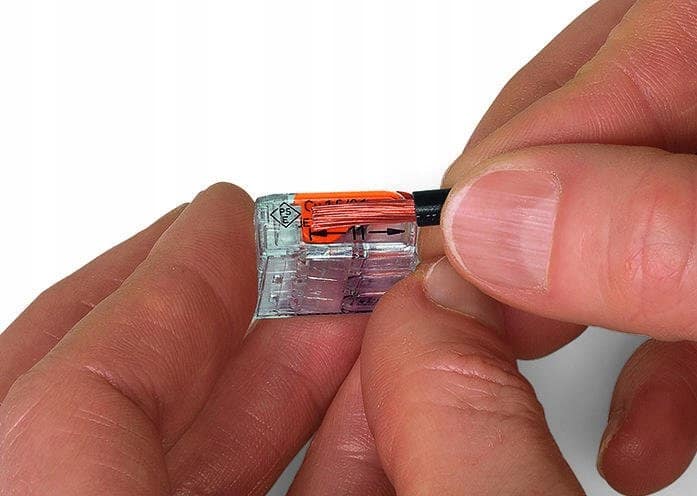

• Wprowadzać przewód do zacisku aż do oporu!
• Stosować wyłącznie oryginalne akcesoria!
